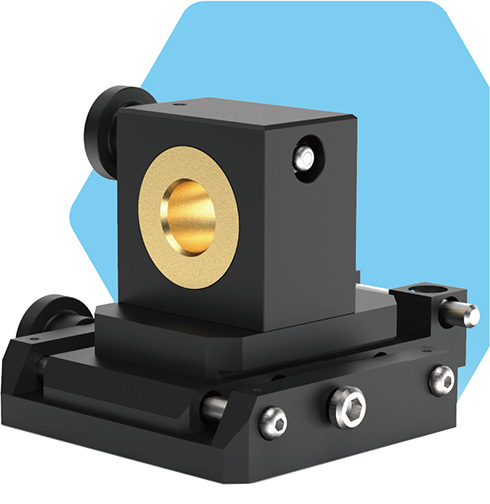

3軸で調整可能なマウントで、アライメント調整に工具は必要ありません。
マウントベースにある４つのネジ穴を使って設置します。
M18ナットを前後で締めることでより確実にレーザーを固定できます。

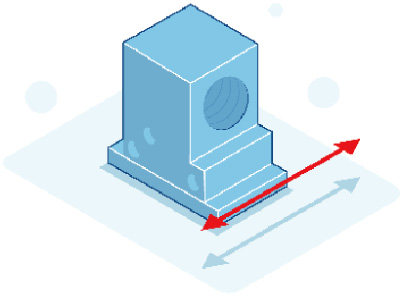

平行移動
角度調整

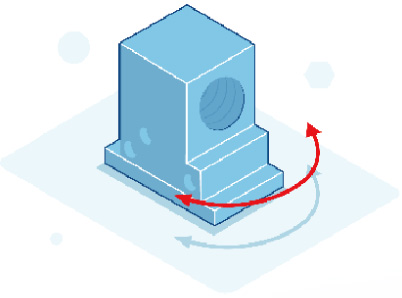

同軸回転

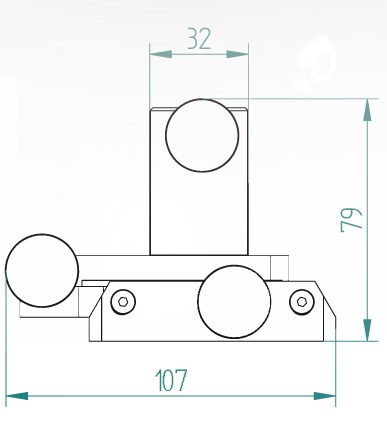

| 技術仕様 | シンボル | 単位 | 最小値 | 代表値 | 最大値 |
|---|---|---|---|---|---|
| 長さ | l | mm | 104.5 | 105 | 105.5 |
| 幅 | w | mm | 106.5 | 107 | 107.5 |
| 高さ | h | mm | 78.5 | 79 | 79.5 |
| 軸角 | a | ° | 360 | ||
| 平行調整 | x | mm | ±9 | ||
| 傾斜角 | φ | ° | ±8 | ||
| 位置決め精度 角度 | mrad | 0.5 | |||
| 位置決め精度 平行 | mm | 0.1 | |||
| 位置決め精度 同軸 | mrad | 0.5 |
